Ερώτηση Τα πάντα για τα βυθομετρα

Λοιπόν βρήκα την εφαρμογή που κάνει αυτό που μου έλειπε από την lowrance.
Να μπορώ δηλαδή να διαχειρίζομαι από τον υπολογιστή μου όλα τα στίγματα που έχω στο HDS, να προσθέτω καινούρια, να βλέπω τις έως τώρα πορείες μου (αν και το τελευταίο το κάνει και το Insight Genesis.

Είναι η εφαρμογή ExpertGPS.
κατεβάστε και δοκιμάστε την εκδοσή για το δικό σας βυθόμετρο από εδώ.
www.expertgps.com/gps-receivers/lowrance-topo-map-software.asp

Το μόνο κακό είναι ότι είναι 5 μέρες δωρεάν και αν την θες θα πρέπει να πληρώσεις 75$

Το μόνο που θέλει είναι να εξάγετε στην SD κάρτα τα στίγματα σας και να τα μεταφέρετε στον υπολογιστή σας και το αντίστροφο μετά τα καινούρια στίγματα στο βυθόμετρο.

Γιάννη καλημέρα,
Σε ευχαριστώ για τον χρόνο σου.
Θα μιλήσω με τον αντιπρόσωπο να δω τι έχω κάνει..

Καλές θάλασσες σε όλους!!

itzi έγραψε: Γιάννη καλημέρα,
Σε ευχαριστώ για τον χρόνο σου.
Θα μιλήσω με τον αντιπρόσωπο να δω τι έχω κάνει..

Καλές θάλασσες σε όλους!!

την μικρη συχνωτιτα να την δουλευης μεχρη τα 120 μετρα!!!θα εχεις ενα ανοιγμα ματιου στα 100 μ περιπου 10 μετρα. και στα ποιο βαθια την 200αραη την μεγαλη που εχεις.
Με το 1000 ματι στα 40 μετρα θα διαβαζεις στην υψηλη συχνοτιτα 1 με 1,5 μετρο(διαμετρο κονου)
που να σου δειξη αψιδα. ενω με την χαμηλη θα ποιανης 4 μετρα !!!(και παλη δεν παλευετε)
Το 1000 ματι δουλευη πολλη καλα απο τα 100 μετρα βαθος και μετα!!συνηθος το χρεισιμοποιουνε η μουσμουλαδες!!!
Παρε ενα 600 W δεν θα χανεις στοχο μεχρη τα 100 -150 μετρα!!!Και το 1000αρι μονο στα βαθια....να βλεπεις την αβυσο μεχρη και 1400 μετρα!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Βασίλη σε ευχαριστώ για την απαντηση σου άρα αν πιάνει μόνο 1.5 μέτρο κώνο στα
40 μέτρα για αυτό δεν έχω βρει κάτι. γιατί συνήθως ψάχνω κάτω από τα 100.
Άρα πάμε για αγορά 600 ματι..


Σας ευχαριστώ για τον κόπο σας.

Υπάρχει κάποιος μαθηματικός τύπος για να υπολογίζουμε την διάμετρο του κώνου σε σχέση με το βάθος και την συχνότητα του ματιού?

miltosz έγραψε: Υπάρχει κάποιος μαθηματικός τύπος για να υπολογίζουμε την διάμετρο του κώνου σε σχέση με το βάθος και την συχνότητα του ματιού?

Ναι υπάρχει αλλά αυτή τη στιγμή δεν είμαι πρόχειρος να σου τον μεταδώσω, γιατί έχω κάτι επείγουσες εργασίες που κάνω. Λίγο αργότερα θα το κάνω, αν δεν με προλάβει κάποιος άλλος.

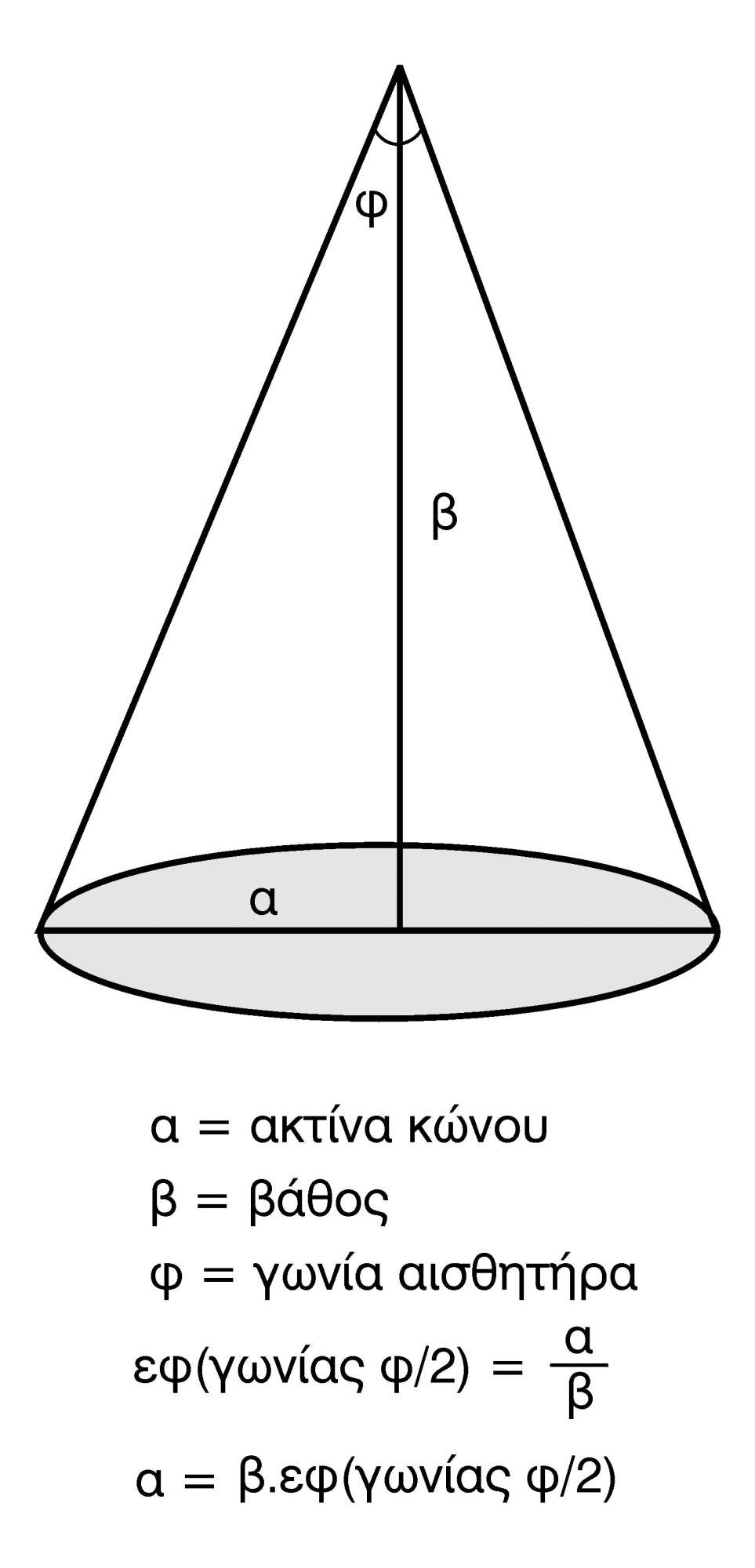

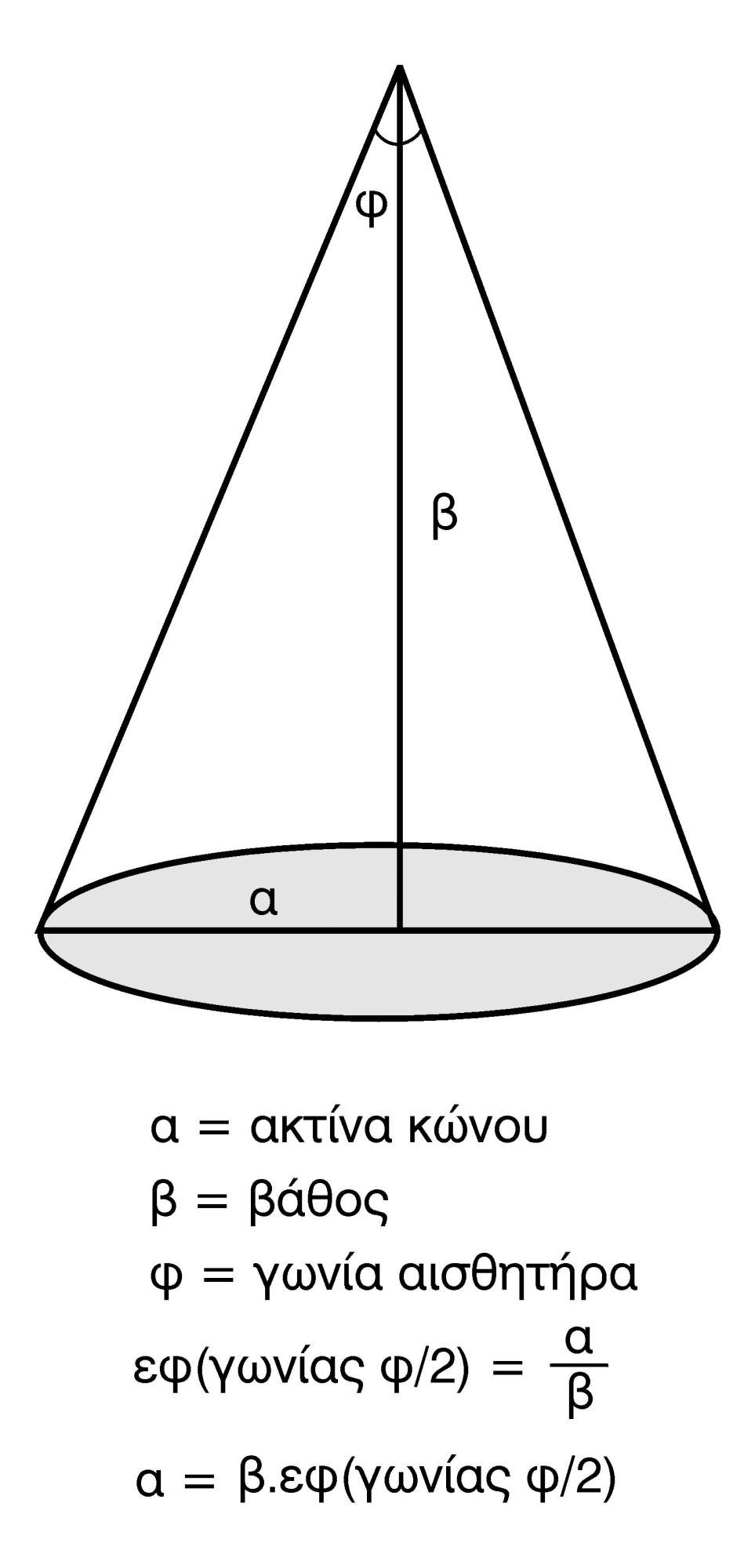

Σου έφτιαξα ένα σχετικό σχέδιο και για να μπορείς να βρίσκεις την ακτίνα του κώνου αλλά και για να καταλάβεις πώς γίνονται οι σχετικοί υπολογισμοί. Δυστυχώς χρειάζονται λίγα μαθηματικά και αν έκανες πολλές ... κοπάνες στο μάθημα της τριγωνομετρίας τώρα θα πληρώσεις το τίμημα! (Χαχαχα!).




Αστειεύομαι βέβαια. Όπως θα δεις από το σχετικό σχέδιο τα πράγματα είναι πολύ απλά και με τις συμπληρωματικές εξηγήσεις που θα σου επισυνάψω αμέσως θα γίνουν ακόμη απλούστερα. Αν και πάλι έχεις δυσκολίες είτε εσύ είτε όποιος άλλος ενδιαφέρεται εδώ είμαστε.
Λοιπόν για να μπορείς να βρίσκεις την ακτίνα του κώνου (που στο σχέδιο συμβολίζεται με α) σε συνάρτηση (δηλαδή ανάλογα) με το βάθος (που στο σχέδιο συμβολίζεται με β) σου χρειάζεται απαραίτητα να γνωρίζεις την γωνία εκπομπής του αισθητήρα του βυθομέτρου σου.
Για παράδειγμα η Lowrance στους αισθητήρες που λειτουργούν στα 200 Hz (χιλιόκυκλους) διαθέτει γωνίες 6 και 20 μοίρες.
Στους αισθητήρες εκπέμπουν στα 50 Hz (χιλιόκυκλους) διαθέτει γωνίες 19, 30, 36 και 45 μοιρών.
Εφόσον λοιπόν γνωρίζεις τη γωνία του αισθητήρα σου τότε το μόνο που σου χρειάζεται είναι να βρεις την εφαπτομένη της μισής γωνίας (π.χ. αν η γωνία του αισθητήρα σου είναι 20 μοίρες τότε σου χρειάζεται να βρεις την εφαπτομένη της γωνίας των 10 μοιρών) πράγμα που είναι πολύ εύκολο γιατί αν το βάλεις στο ψαχτήρι θα σου απαντήσει αμέσως. (Π.χ. η εφαπτομένη της γωνίας των 10 μοιρών είναι 0,17632698). Και βέβαια αυτό θα το κάνεις μια φορά και θα σημειώσεις το νούμερο που θα βρεις γιατί θα χρησιμοποιείς πάντα αυτό εκτός αν αλλάξεις αισθητήρα ή ο αισθητήρας σου μπορεί να εκπέμπει σε περισσότερες από μία συχνότητες οπότε θα χρειαστεί να κάνεις το ίδιο και για τις υπόλοιπες γωνίες πάλι όμως μία και μόνο φορά.
Θέτοντας την τιμή αυτή στον τύπο που σου δείχνω στο σχέδιο, εύκολα βρίσκεις την ακτίνα του κώνου.
Στην περίπτωση που η γωνία εκπομπής είναι 20 μοιρών, οπότε η εφαπτομένη των 10 μοιρών είναι 0,17632698 όταν ο βυθός που παρατηρείς είναι σε βάθος 100 μέτρων, τότε η ακτίνα του κώνου είναι:
α = 100 Χ 0,17632698 = 17,632698 μέτρα δηλαδή περίπου 17,6 μέτρα αν στρογγυλοποιήσουμε τον δεκαδικό αριθμό.

Άρα 17,6 x 2 = 35,2 μέτρα βλέπω βυθό?

miltosz έγραψε: Άρα 17,6 x 2 = 35,2 μέτρα βλέπω βυθό?

Το 35,2 μ. που βγάζεις πολλαπλασιάζοντας επί 2 σου δίνει τη διάμετρο του κύκλου και όχι το εμβαδόν του.
Το εμβαδόν του κύκλου Ε βρίσκεται από τον τύπο:

Ε = π.α² (Το π είναι ο υπερβατικός αριθμός 3,14).

Δηλαδή στο παράδειγμά μας:

Ε = 3,14 Χ 17,6² = 972,65 μ²

Ε, ρε φροντιστήριο το κάναμε εδώ μέσα. Θα πω του Τσεντελιέρου να μας αγοράσει μαυροπίνακα! (Χαχαχα!).

Ναι την διάμετρο έλεγα!
Δηλαδή σε μια πορεία στα 100 μέτρα με αισθητήρα 20 μοιρών , βλέπω 17,6 δεξιά μου και 17,6 μέτρα αριστερά μου!

Ποπο... πολύ πράγμα! χαχαχα....
